CMF-Cladding Mode Free光敏光纤

Coherent/Nufern公司Cladding Mode Free (CMF)光敏单模光纤针对WDM系统设计的光敏光纤，用来刻写光纤布拉格光栅，CMF实质上消除所有包层传输模式，CMF光纤光栅可以保证窄的信道间隔和光信号功率密度分配的一致性。 ..

返回列表

产品详情

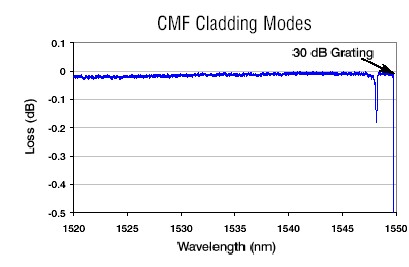

Coherent/Nufern公司Cladding Mode Free (CMF)光敏单模光纤针对WDM系统设计的光敏光纤，用来刻写光纤布拉格光栅，CMF实质上消除所有包层传输模式，CMF光纤光栅可以保证窄的信道间隔和光信号功率密度分配的一致性。
CMF的模式和SMF-28单模光纤模式匹配。
CMF-P光纤采用聚酰亚胺（Polyimide）涂敷设计，是针对恶劣环境下光纤布拉格光栅传感领域应用的光纤，该光纤的工作温度为-65~+300度。

参数	单位	指标
型号		CMF	CMF-P
工作波长（一般情况下）	nm	1450-1600	1450-1600
MFD @ 1550nm	um	9.1±0.5	9.1±0.5
二阶模式截止波长	nm	1370±70	1370±70
数值孔径（NA）	NA	0.13	0.13
包层直径	um	125±1.5	125±2.0
涂覆层直径	um	245±15	145±5
纤芯/包层同心度偏差	um	≤0.5	≤0.5
包层/涂覆层偏差	um	≤5	≤1.5
强度测试水平	kpsi	≥200 (1.4GN/m2)	≥100 (0.7GN/m2)
涂覆层材料		UV Cured Dual Acrylate	Polyimide
工作温度	℃	-55 ~ +85	-65 ~ +300
短期弯曲半径	mm	≥6	≥12
长期弯曲半径	mm	≥13	≥25
