电控位移台
GCD-040111M 是一款使用DSP 高性能芯片设计的电控平移台控制器。配搭使用交流伺服电机平台。带有光栅位置反馈回路，使位置控制更精准。使用新的电机矢量控制技术，使平台移动更平..
参数
（若不特殊注明，所有尺寸单位均为mm）

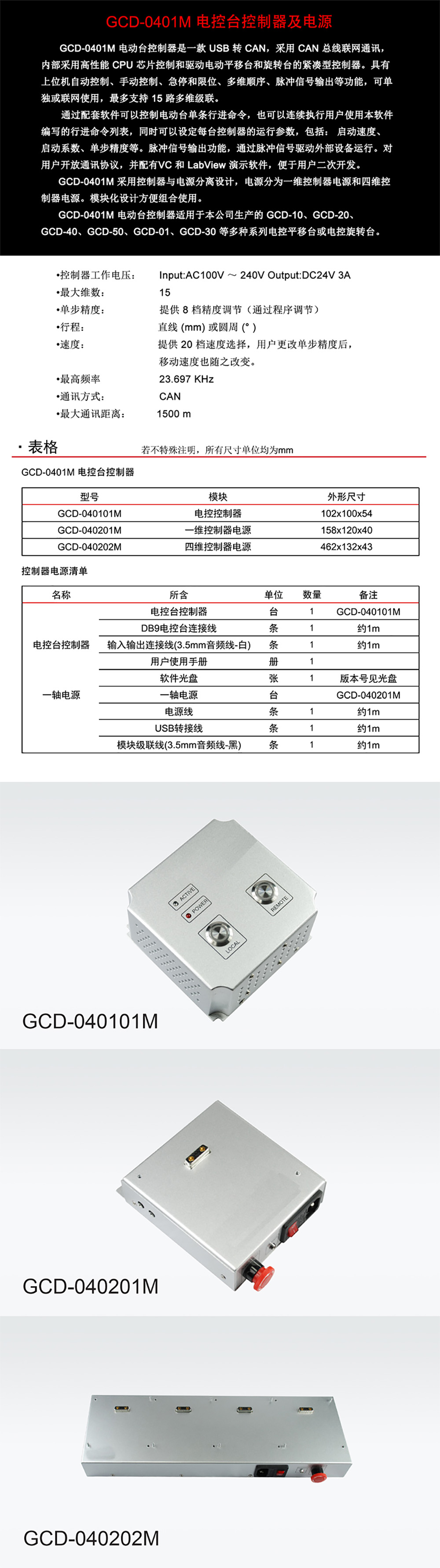

GCD-040 伺服电控台控制器及电源
|
型号
|
模块
|
外形尺寸
|
|
GCD-040111M
|
伺服电机控制器
|
114x116x57.5
|
|
GCD-040211M
|
伺服/直线电机一维控制电源
|
163x130x52.5
|
GCD-040111 伺服控制器
|
控制器工作电压
Operating Voltage of Controller:
|
Input:AC100V~240V
Output:DC24V 3A
|
|
最大控制维数 Max. Dimensions:
|
15
|
|
伺服平移台分辨率
|
1微米
|
|
伺服平移台双向重复精度
|
3微米
|
|
伺服平移台绝对精度
|
25微米
|
|
行程Travel:
|
100mm
|
|
最高速度
|
50mm/S
|
|
通讯方式Communication:
|
CAN
|
|
最大通讯距离Max. Distance:
|
100 m
|
|
外形尺寸
|
GCD-040111M 100×102×54
|
|
Dimensions
|

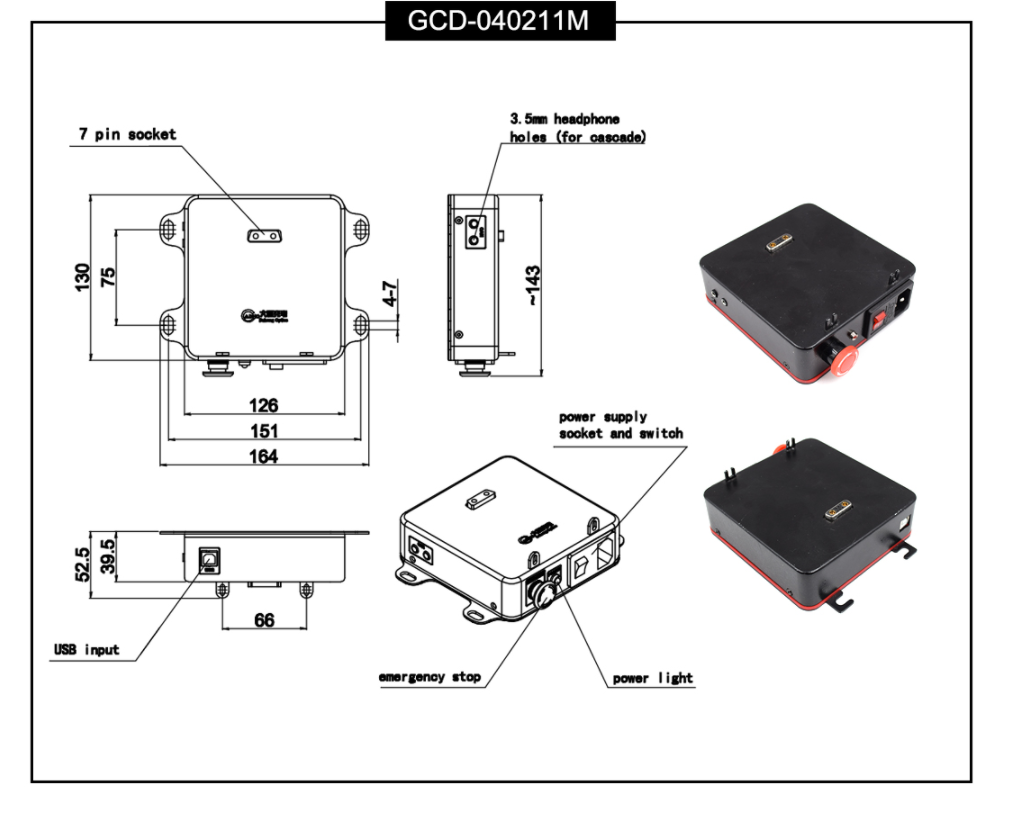

GCD-040211M 157x120×40
|
|
W×L×H(mm)
|
GCD-040202M 462x132x43
|
|
重量
Weight(g)
|
GCD-040111M 480
GCD-040211M 560
|
软件应用环境
|
系统要求Operation system:
|
32/64位系统2000/Win7/Win8/Win10
|
|
CPU:
|
P4 1.4GHz以上
|
|
内存要求RAM:
|
512MB
|
|
显卡要求Graphics card:
|
64MB以上显存
|
|
硬盘空间Storage:
|
2GB以上
|
|
USB 要求：
|
支持USB2.0
|
|
显示分辨率 D isplay resolution:
|
大于800×600
|
外形图
GCD-10 电控平移台系列

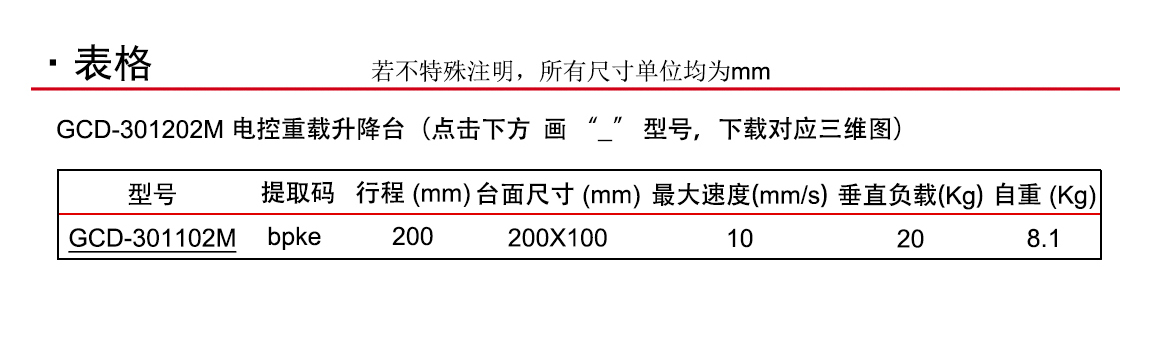

- 本产品自重 8.1kg;
- 垂直方向最大负载为 20kg;
- 需连接GCD-0401M 控制器使用，可直接使用控制器上两处按钮进行升降控制，或选择GCD-0401M 控制程序在电脑中进行操控(选择软件中GCD-20Series)；
- 最大运行速度为10mm/s。
