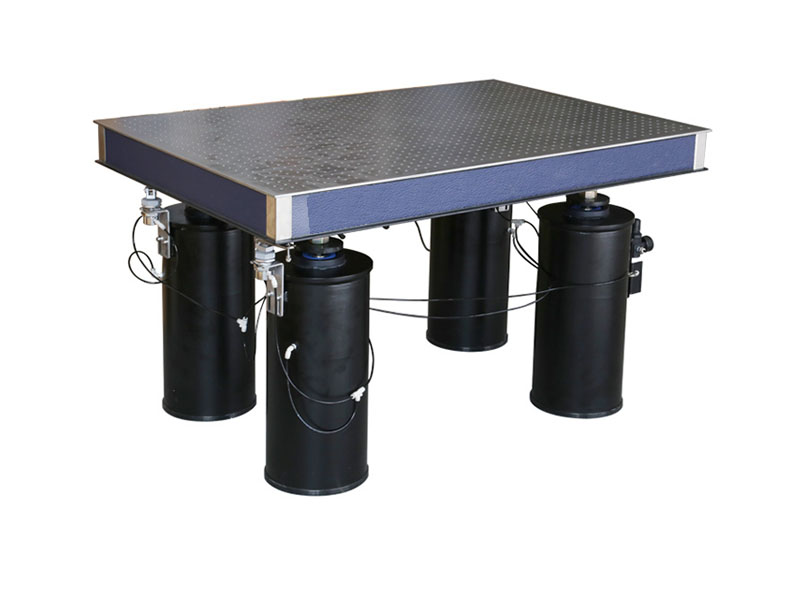

摆杆气浮隔振光学平台
SAT系列平台为金年会|金年会·jinnian(金字招牌)诚信至上科技最新推出的精密摆杆气浮隔振光学平台，分为台面和支撑腿两个部分。
台面采用精密磨削工艺，平面度达±0.1 mm/600×600 mm²，按照25 mm×25 mm孔距均布M6螺纹孔，方便安..
产品详情
SAT系列平台为金年会|金年会·jinnian(金字招牌)诚信至上科技最新推出的精密摆杆气浮隔振光学平台，分为台面和支撑腿两个部分。
台面采用精密磨削工艺，平面度达±0.1 mm/600×600 mm²，按照25 mm×25 mm孔距均布M6螺纹孔，方便安装各类位移台和调整架。
支撑腿拥有整体框架式和独立支撑式两种结构，支撑腿上方采用柔度和阻尼双气室设计，能更好的减小振动。支撑腿带自平衡高度控制阀，可快速恢复平衡高度。
主要参数
|
台面结构
|
三层夹心蜂窝芯结构
|
|
上台面
|
6 mm厚SUS440铁磁不锈钢
|
|
平面度
|
±0.1 mm/600×600 mm²
|
|
蜂窝芯结构
|
0.3 mm薄钢板六边形蜂窝桁架
|
|
下台面
|
6 mm厚SUS440铁磁不锈钢表面PE膜保护
|
|
侧板
|
复合材料宽带阻尼
|
|
螺纹孔
|
25 mm×25 mm阵列均布M6 螺纹孔（英制螺纹可选）
|
|
支撑腿
|
整体焊接式和拼接式
可伸缩式脚轮方便移动
|
|
固有频率
|
1-2 Hz
|
细节说明

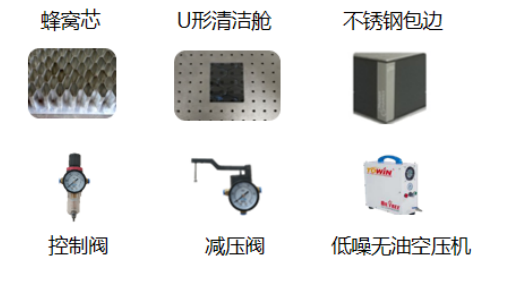

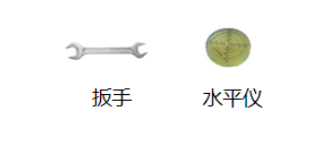

其他配件
常见型号选型表
|
产品型号
|
整体规格（mm）
|
负载能力（kg）
|
|
GS0606-100-SAT-700
|
600×600×800
|
500
|
|
GS0906-100-SAT-700
|
900×600×800
|
500
|
|
GS1008-100-SAT-700
|
1000×800×800
|
500
|
|
GS1208-100-SAT-700
|
1200×800×800
|
500
|
|
GS1509-200-SAT-600
|
1500×900×800
|
800
|
|
GS1510-200-SAT-600
|
1500×1000×800
|
800
|
|
GS1812-200-SAT-600
|
1800×1200×800
|
800
|
|
GS2010-200-SAT-600
|
2000×1000×800
|
800
|
|
GS2012-200-SAT-600
|
2000×1200×800
|
800
|
|
GS2412-200-SAT-600
|
2400×1200×800
|
800
|
|
GS3012-300-SAT-500
|
3000×1200×800
|
1600
|
|
GS3015-300-SAT-500
|
3000×1500×800
|
1600
|
|
GS3515-300-SAT-500
|
3500×1500×800
|
1600
|
|
GS4015-400-SAT-400
|
4000×1500×800
|
2000
|
|
GS4515-400-SAT-400
|
4500×1500×800
|
2000
|
- 台面厚度：常规台面厚度：100/200/300 mm，台面加支撑腿总高度800 mm，可根据实际需求调整。
- 台面重量：100 mm厚约：100 kg/m³；200 mm厚约：120 kg/m³；300 mm厚约：140 kg/m³。
- 台面尺寸：台面最大尺寸为6000×1500，如需更大尺寸，可采用拼接技术。
