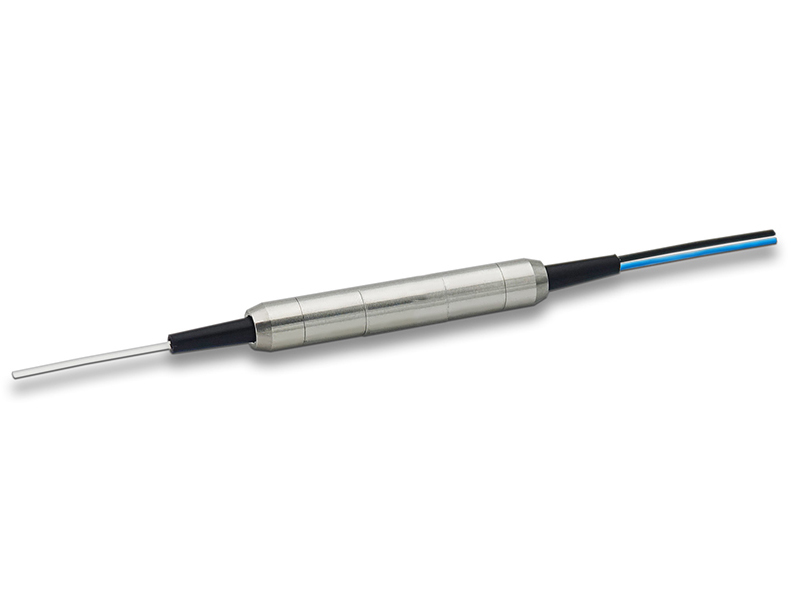

单模光纤耦合器
单模光纤耦合器分为拉锥式和膜片式，用于将单模光纤的输入按既定的分光比分成两个输出，广泛应用于光纤激光器、光纤放大器，光纤通信以及光纤传感等领域，具有体积小、低插入损、低偏振相关损耗、高稳定性。
Th..
单模光纤耦合器分为拉锥式和膜片式，用于将单模光纤的输入按既定的分光比分成两个输出，广泛应用于光纤激光器、光纤放大器，光纤通信以及光纤传感等领域，具有体积小、低插入损、低偏振相关损耗、高稳定性。
There is two fabrication process for single mode fiber wavelengthdivision multiplexer base on fused biconical taper (FBT) technology and on thin-film filter technology, The couplersallows a single fiber input to be split into 2 outputs based on coupling ratioand it is ideal for fiber laser、fiber amplifier、fiber communication and fiber sensor. Csrayzer’s Coupler has low Insertion、compacted configuration、high return loss、high stability and reliability.
技术指标
|
参数(Parameter)
|
单位(Unit)
|
指标(Values)
|
|||||||
|---|---|---|---|---|---|---|---|---|---|
|
结构(Configuration )
|
-
|
1X2 or 2X2
|
|||||||
|
中心波长(Center Wavelength)
|
nm
|
633
|
780
|
830
|
980
|
1064
|
1310
|
1550
|
2000
|
|
工作波长范围(Operating Wavelength Range)
|
nm
|
±3
|
±10
|
±10
|
±15
|
±15
|
±20
|
±20
|
±20
|
|
偏振相关损耗(Max.PDL)
|
dB
|
0.2
|
0.2
|
0.2
|
0.1
|
0.1
|
0.1
|
0.1
|
0.2
|
|
典型附加损耗(Typ. Excess Loss)
|
dB
|
0.8
|
0.5
|
0.5
|
0.4
|
0.4
|
0.4
|
0.3
|
0.5
|
|
最大附加损耗(Max. Excess Loss)
|
dB
|
1.2
|
0.8
|
0.8
|
0.6
|
0.6
|
0.6
|
0.5
|
0.7
|
|
最小回波损耗(Min. Return Loss)
|
dB
|
50
|
|||||||
|
承受功率(Handing Power)
|
mW
|
100
|
200
|
200
|
300
|
500
|
2000
|
2000
|
4000
|
|
最大承载拉力(Max. Tensile Load)
|
N
|
5
|
|||||||
|
光纤类型(Fiber Type)
|
-
|
630HP
|
780HP
|
780HP
|
Hi980
|
Hi1060
|
SMF28e
|
SM1950
|
|
|
工作温度(Working Temperature)
|
℃
|
-5 to +75℃
|
|||||||
|
储存温度(Storage Temperature)
|
℃
|
-40 to +85℃
|
|||||||
|
分光比/精度(Coupling Ratio and Tolerance)
|
|||||||||
|
分光比(Coupling Ratio)
|
%
|
1/99
|
2/98
|
5/95
|
10/90
|
20/80
|
30/70
|
40/60
|
50/50
|
|
精度(Tolerance)
|
%
|
±0.3
|
±0.5
|
±0.7
|
±1.0
|
±2.0
|
±2.0
|
±2.5
|
±3.0
|
*IL is 0.3 dB higher and RL is 5 dB lower for each connector added.
订货信息
(FBT-SMC)/(SMFC)-①-②-③-④-⑤-⑥-⑦
|
①中心波长
(Central Wavelength)
|
②结构
（Configuration）
|
③分光比
(Coupling Ratio)
|
④光纤类型
(Fiber Type)
|
⑤光纤长度
(Fiber Length)
|
⑥套管
(Fiber Jacket)
|
⑦连接头
(Connector)
|
|---|---|---|---|---|---|---|
|
1064-1064nm
|
1×2-1×2
|
1/99-1/99
|
Hi980
|
1-1M
|
0-Bare Fiber
|
FU-FC/PC
|
|
1550-1550nm
|
2×2-2×2
|
10/90-10/90
|
Hi1060-Hi1060
|
S-Specify
|
1-900μm Loose Tube
|
FA-FC/APC
|
|
2000-2000nm
|
50/50-50/50
|
SMF28e-SMF28e
|
2-2mm Cable
|
S-specify
|
||
|
S-Specify
|
S-Specify
|
S-Specify
|
